產品型號：AFF
執行標準：Q/IRMV1－2008
產品特性：
1、額定電壓：300/500V
2、工作溫度：-60～+200℃/250℃

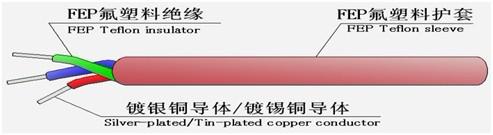

3、導 體：絞合鍍錫或鍍銀銅線
4、絕 緣：FEP（200℃）或PFA（250℃）鐵氟龍
5、護 套：FEP（200℃）或PFA（250℃）鐵氟龍
6、顏 色：紅/黃/蘭/白/黑/黃綠/棕/綠等
特點/用途：
具有優良的耐腐蝕性能，抗油、強酸、抗強堿、強氧化劑等；具有優良的電絕緣性能、耐高電壓、高頻損耗小、不吸潮、絕緣電阻大；具有優良的耐燃、耐老化性能、使用壽命長。
電子行業中，可用于溫度補償導線，耐低溫導線，高溫加熱導線，耐老化電線及阻燃電線；家用電器行業中，可用于空調機，微波爐，電子消毒柜，電飯堡，電子熱水瓶，電暖器，電烤箱，電炒鍋，燈具燈飾等的內部布線。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
規格結構及技術參數：
AFF產品技術參數（1）
|
芯數×截面 （mm2） |
導體結構 |
絕緣 |
護套 |
||
|
|
|
厚度 |
外徑 |
厚度 |
外徑 |
|
2 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.25 |
2.20 |
|
3 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.25 |
2.30 |
|
4 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.25 |
2.60 |
|
5 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.25 |
2.80 |
|
6 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.25 |
3.10 |
|
7 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.30 |
3.15 |
|
10 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.30 |
4.0 |
|
12 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.30 |
4.20 |
|
19 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.35 |
5.0 |
|
2 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.25 |
2.50 |
|
3 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.25 |
2.60 |
|
4 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.25 |
2.90 |
|
5 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.25 |
3.20 |
|
6 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.30 |
3.60 |
|
7 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.30 |
3.60 |
|
10 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.30 |
4.60 |
|
12 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.30 |
4.70 |
|
19 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.40 |
5.80 |
|
2 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.25 |
3.10 |
|
3 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.25 |
3.20 |
|
4 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.25 |
3.65 |
|
5 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.30 |
4.10 |
|
6 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.30 |
4.50 |
|
7 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.30 |
4.50 |
|
8 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.30 |
4.90 |
|
10 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.40 |
6.0 |
|
12 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.40 |
6.20 |
|
19 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.40 |
7.30 |
|
2 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.25 |
3.30 |
|
3 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.25 |
3.40 |
|
4 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.30 |
4.0 |
|
5 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.30 |
4.40 |
|
6 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.30 |
4.80 |
|
7 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.30 |
4.80 |
|
8 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.35 |
5.30 |
|
10 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.40 |
6.40 |
|
12 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.40 |
6.60 |
|
19 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.50 |
8.0 |
|
2 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.30 |
4.0 |
|
3 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.30 |
4.0 |
|
4 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.30 |
4.70 |
|
5 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.35 |
5.30 |
|
6 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.35 |
5.80 |
|
7 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.35 |
5.80 |
|
10 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.40 |
7.60 |
|
12 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.40 |
7.90 |
|
19 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.50 |
9.50 |
|
2 × 1 |
19/0.26 |
0.25 |
1.80 |
0.30 |
4.20 |
|
3 × 1 |
19/0.26 |
0.25 |
1.80 |
0.35 |
4.30 |
|
4 × 1 |
19/0.26 |
0.25 |
1.80 |
0.35 |
5.10 |
|
5 × 1 |
19/0.26 |
0.25 |
1.80 |
0.35 |
5.60 |
|
6 × 1 |
19/0.26 |
0.25 |
1.80 |
0.40 |
6.20 |
|
7 × 1 |
19/0.26 |
0.25 |
1.80 |
0.40 |
6.20 |
|
8 × 1 |
19/0.26 |
0.25 |
1.80 |
0.40 |
6.80 |
|
10 × 1 |
19/0.26 |
0.25 |
1.80 |
0.50 |
8.20 |
|
12 × 1 |
19/0.26 |
0.25 |
1.80 |
0.50 |
8.50 |
|
19 × 1 |
19/0.26 |
0.25 |
1.80 |
0.60 |
10.20 |
|
24 × 1 |
19/0.26 |
0.25 |
1.80 |
0.70 |
12.40 |
|
2 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.35 |
5.20 |
|
3 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.35 |
5.30 |
|
4 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.40 |
6.20 |
|
5 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.40 |
6.80 |
|
6 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.40 |
7.50 |
|
7 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.40 |
7.60 |
|
8 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.50 |
8.40 |
|
10 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.50 |
10.0 |
|
12 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.50 |
10.40 |
|
19 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.60 |
12.50 |
|
2 × 2.5 |
19/0.41 |
0.40 |
2.80 |
0.40 |
6.40 |
|
3 × 2.5 |
19/0.41 |
0.40 |
2.80 |
0.40 |
6.40 |
|
4 × 2.5 |
19/0.41 |
0.40 |
2.80 |
0.40 |
7.60 |
|
5 × 2.5 |
19/0.41 |
0.40 |
2.80 |
0.50 |
10.30 |
|
6 × 2.5 |
19/0.41 |
0.40 |
2.80 |
0.50 |
9.40 |
|
7 × 2.5 |
19/0.41 |
0.40 |
2.80 |
0.50 |
9.40 |
|
10 × 2.5 |
19/0.41 |
0.40 |
2.80 |
0.60 |
12.40 |
|
12 × 2.5 |
19/0.41 |
0.40 |
2.80 |
0.60 |
12.80 |
|
19 × 2.5 |
19/0.41 |
0.40 |
2.80 |
0.70 |
15.40 |
AFFB（扁形）產品技術參數（2）
|
芯數×截面 （mm2） |
導體結構 |
絕緣 |
護套 |
20 ℃時導體直流電阻 |
||
|
厚度 |
外徑 |
厚度 |
外徑 |
|||
|
2 × 0.03 |
1/0.20 |
0.10 |
0.40 |
0.15 |
0.7*1.1 |
560 |
|
2 × 0.05 |
1/0.25 |
0.10 |
0.45 |
0.15 |
0.75*1.20 |
386.9 |
|
2 × 0.07 |
1/0.30 |
0.15 |
0.60 |
0.25 |
1.10*1.70 |
245 |
|
2 × 0.12 |
1/0.40 |
0.20 |
0.80 |
0.20 |
1.20*2.0 |
146.9 |
|
2 × 0.2 |
1/0.50 |
0.25 |
1.0 |
0.25 |
1.50*2.50 |
94 |
|
2 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.25 |
1.40*2.20 |
150 |
|
3 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.30 |
1.45*3.20 |
150 |
|
4 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.30 |
1.45*4.0 |
150 |
|
2 × 0.2 |
7/0.20 |
0.15 |
0.90 |
0.25 |
1.40*2.30 |
83.5 |
|
3 × 0.2 |
7/0.20 |
0.15 |
0.90 |
0.30 |
1.40*3.30 |
83.5 |
|
4 × 0.2 |
7/0.20 |
0.15 |
0.90 |
0.30 |
1.40*4.20 |
83.5 |
|
2 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.30 |
1.90*3.20 |
49.5 |
|
3 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.30 |
1.90*4.50 |
49.5 |
|
2 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.25 |
1.90*3.30 |
36.0 |
|
3 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.30 |
2.0*4.80 |
36.0 |
|
2 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.30 |
2.30*4.0 |
22.7 |
|
2 × 1 |
19/0.26 |
0.25 |
1.80 |
0.30 |
2.40*4.20 |
19 |
|
2 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.30 |
2.85*5.10 |
11.7 |
|
2 × 2.5 |
19/0.41 |
0.40 |
2.80 |
0.40 |
3.60*6.40 |
6.86 |
