型 號：GBB
執行標準：Q/IRMV2-2008
產品特性：
1、額定電壓：500V
2、工作溫度：-60～+200℃

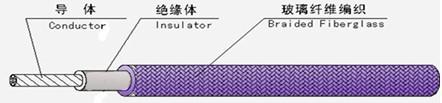

3、導 體：絞合鍍錫銅線
4、絕 緣：硅橡膠
5、編 織：玻璃纖維+硅樹脂
6、顏 色：紅/黃/蘭/白/黑/黃綠/棕等
特點/用途：
具有優良的高溫耐低溫性能，具有優良的電絕緣性能，優良的化學穩定性能，耐高電壓，耐老化，使用壽命長。且柔軟便于安裝。
廣泛應用于照明燈具、家用電器、電熱電器、儀表儀器、電機引接線及電子、燈具、燃具等高溫環境。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
規格結構及技術參數：
標稱截面 （mm2） | 導體結構 | 絕緣厚度 | 編織厚度 | 平均外徑 | 20 ℃時導體電阻最大值 （Ω/km） |
根數/單線直徑 | |||||
0.20 | 12 × 0.15 | 0.50 | 0.15 | 1.80 | 95 |
0.30 | 16 × 0.15 | 0.50 | 0.15 | 2.00 | 71.2 |
0.40 | 23 × 0.15 | 0.50 | 0.15 | 2.20 | 49.6 |
0.50 | 28 × 0.15 | 0.50 | 0.15 | 2.20 | 40.1 |
0.75 | 42 × 0.15 | 0.50 | 0.15 | 2.50 | 26.7 |
1.0 | 32 × 0.20 | 0.50 | 0.15 | 2.70 | 20.0 |
1.2 | 40 × 0.20 | 0.50 | 0.15 | 2.80 | 15.9 |
1.5 | 48 × 0.20 | 0.55 | 0.15 | 3.00 | 13.7 |
2.0 | 40 × 0.25 | 0.60 | 0.15 | 3.40 | 9.90 |
2.5 | 49 × 0.25 | 0.65 | 0.15 | 3.70 | 8.21 |
4.0 | 56 × 0.30 | 0.65 | 0.20 | 4.40 | 5.09 |
6.0 | 84 × 0.30 | 0.70 | 0.20 | 5.40 | 3.39 |
10 | 84 × 0.40 | 0.80 | 0.20 | 6.80 | 1.95 |
16 | 126 × 0.40 | 1.20 | 0.25 | 8.90 | 1.24 |
25 | 196 × 0.40 | 1.20 | 0.25 | 10.50 | 0.795 |
35 | 494 × 0.30 | 1.80 | 0.25 | 13.00 | 0.565 |
50 | 396 × 0.40 | 1.80 | 0.30 | 14.80 | 0.393 |
70 | 551 × 0.40 | 1.80 | 0.30 | 17.00 | 0.277 |
95 | 760 × 0.40 | 2.20 | 0.30 | 19.60 | 0.210 |
120 | 608 × 0.50 | 2.20 | 0.35 | 21.00 | 0.164 |
150 | 756 × 0.50 | 2.20 | 0.35 | 23.10 | 0.132 |
185 | 925 × 0.50 | 2.40 | 0.40 | 25.60 | 0.108 |
240 | 1221 × 0.50 | 2.40 | 0.40 | 28.60 | 0.0817 |
300 | 1517 × 0.50 | 2.80 | 0.40 | 32.40 | 0.0654 |
注：根據雙方技術協議，可生產其他規格的產品。 | |||||
