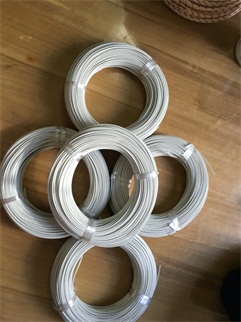

產品型號：GN500-02
執行標準：Q/IRMV5－2009
產品特性：
1、額定電壓：300/500V
2、工作溫度：-60～+450℃
3、導 體：絞合鍍鎳銅線
4、絕 緣：玻璃纖維編織+氟金云母帶
5、顏 色：白
特點/用途：
固定敷設， 外加火焰燃燒，無有害有毒氣體。本產品是冶金、熱工、石油、化工、天然氣、煤油等特殊環境中，需要防火性能的各種電氣裝置中所需用的電線電纜.
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。

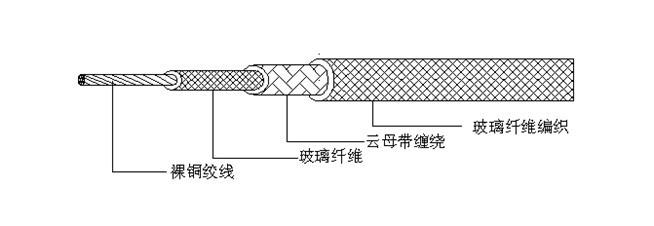

規格結構及技術參數：
標稱截面 （mm2） | 導體結構 | 絕緣厚度 | 外徑控制 | 20 ℃時導體直流電阻 | 包裝長度 |
0.5 | 7 × 0.30 | 0.5 | 2.3 ± 0.3 | 40.8 | 200 |
0.75 | 11 × 0.30 | 0.5 | 2.5 ± 0.3 | 24.3 | 200 |
1 | 14 × 0.30 | 0.5 | 2.6 ± 0.3 | 20.0 | 200 |
1.5 | 21 × 0.30 | 0.5 | 2.9 ± 0.3 | 12.6 | 100 |
2 | 28 × 0.30 | 0.6 | 3.3 ± 0.5 | 9.84 | 100 |
2.5 | 35 × 0.30 | 0.6 | 3.6 ± 0.5 | 7.37 | 100 |
4 | 56 × 0.30 | 0.8 | 4.7 ± 0.5 | 4.83 | 100 |
6 | 84 × 0.30 | 0.8 | 5.5 ± 0.5 | 3.26 | 100 |
10 | 84 × 0.40 | 0.8 | 6.6 ± 0.5 | 1.80 | 100 |
16 | 228 × 0.30 | 0.8 | 7.8 ± 0.5 | 1.31 | 100 |
126 × 0.40 | 0.8 | 7.8 ± 0.5 | 1.31 | 100 | |
25 | 196 × 0.40 | 0.8 | 9.5 ± 0.5 | 0.758 | 100 |
361 × 0.30 | 0.8 | 9.5 ± 0.5 | 0.758 | 100 | |
35 | 494 × 0.30 | 1.0 | 11.2 ± 1.0 | 0.548 | 100 |
50 | 396 × 0.40 | 1.2 | 13.2 ± 1.0 | 0.384 | 100 |
703 × 0.30 | 1.2 | 13.2 ± 1.0 | 0.384 | 100 | |
70 | 551 × 0.40 | 1.2 | 15.4 ± 1.0 | 0.289 | 100 |
988 × 0.30 | 1.2 | 15.4 ± 1.0 | 0.289 | 100 | |
95 | 760 × 0.40 | 1.2 | 17.4 ± 1.0 | 0.205 | 100 |
備注：根據供需雙方協議，可以生產其他規格的產品。 | |||||
