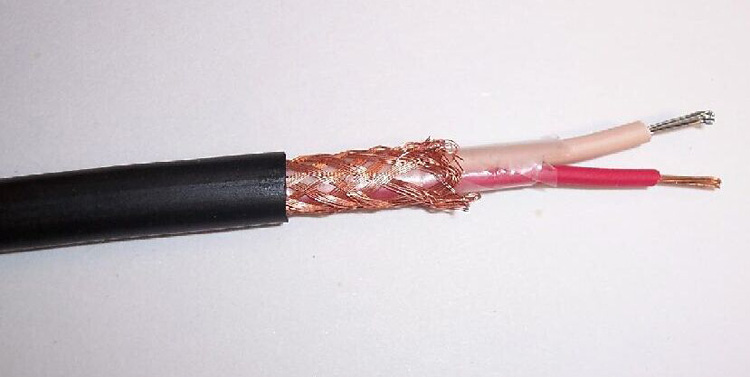

●產品名稱：聚氯乙烯絕緣聚氯乙烯護套控制電纜
●執行標準： GB/T9330-2008
●型 號： KVV/KVVP/KVVR/KVVRP/KVV22/KVV32/KVVP2
●額定電壓：交流 450/750V
●使用條件：
• 電纜導體的長期允許工作溫度為 70 ℃ , 電纜的敷設溫度應不低于 0 ℃。
• 敷設安裝允許彎曲半徑：
無鎧裝層的電纜和有屏蔽層結構型式的軟電纜，應不小于電纜外徑的 6 倍。
有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的 12 倍。
●用 途：適用于一般電氣設備、裝置，作電源動力等布置敷設線路作連接用。

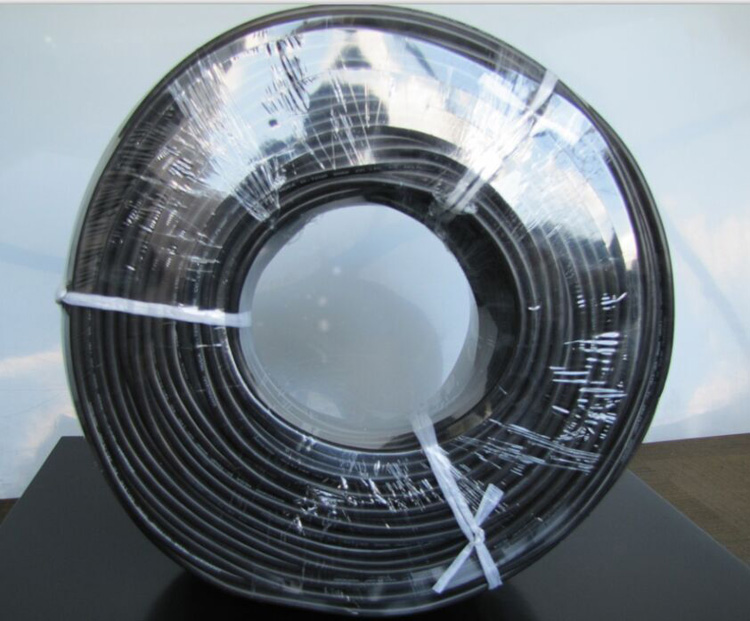

●交貨長度：成圈長度為 100m ，成盤長度應不小于 100m ，長度計量誤差應不超過± 0.5% 。或按供需雙方協議規定長度交貨。
●產品型號、名稱及使用范圍：見表 1 。
表 1
型 號 | 名 稱 | 使 用 范 圍 |
KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜 | 敷設在室內、電纜溝、管道固定場合 |
KVVP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
KVVP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
KVVP22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶鎧裝控制電纜 | 敷設在室內、電纜溝、管道、直埋等能承受較大機械拉力等固定場合 |
KVVP32 | 銅芯聚氯乙烯絕緣聚氯乙烯護套細鋼絲鎧裝控制電纜 | 敷設在室內、電纜溝、管道、豎井等能承受較大機械拉力等固定場合 |
KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 | 敷設在室內移動要求柔軟、屏蔽等場合 |
KVVRP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織控制軟電纜 | 敷設在室內移動要求柔軟、屏蔽等場合 |
規格范圍：見表 2 。
表 2
型 號 | 額定電壓 /V | 導體標稱截面 /mm 2 | ||||||||||
0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | |||||
芯 數 | ||||||||||||
KVV KVVP | 450/750 |
| 2 ～ 61 | 2 ～ 14 | 2 ～ 10 | |||||||
KVVP2 |
| 4 ～ 61 | 4 ～ 14 | 4 ～ 10 | ||||||||
KVV22 |
| 7 ～ 61 | 4 ～ 61 | 4 ～ 14 | 4 ～ 10 | |||||||
KVV32 |
| 19 ～ 61 | 7 ～ 61 | 4 ～ 14 | 4 ～ 10 | |||||||
KVVR | 4 ～ 61 | — | — | |||||||||
KVVRP | 4 ～ 61 | 4 ～ 48 | — | — | ||||||||
●電氣性能應符合表 3 和表 4 規定。
表 3
標稱 截面 /mm 2 | 導體結構 | 20 ℃時導體直流電阻 / （Ω /km ） ≤ | 標稱 截面 /mm 2 | 導體結構 | 20 ℃時導體直流電阻 / （Ω /km ） ≤ | ||||
種類 | 根數 / 單線標 稱直徑 /mm | 不鍍錫 | 鍍錫 | 種類 | 根數 / 單線標 稱直徑 /mm | 不鍍錫 | 鍍錫 | ||
0.5 | 3 | 16/0.20 | 39.0 | 40.1 | 1.5 | 3 | 30/0.25 | 13.3 | 13.7 |
0.75 | 1 | 1/0.97 | 24.5 | 24.8 | 2.5 | 1 | 1/1.78 | 7.41 | 7.56 |
0.75 | 2 | 7/0.37 | 24.5 | 24.8 | 2.5 | 2 | 7/0.68 | 7.41 | 7.56 |
0.75 | 3 | 24/0.20 | 26.0 | 26.7 | 2.5 | 3 | 50/0.25 | 7.98 | 8.21 |
1.0 | 1 | 1/1.13 | 18.1 | 18.2 | 4 | 1 | 1/2.25 | 4.61 | 4.70 |
1.0 | 2 | 7/0.43 | 18.1 | 18.2 | 4 | 2 | 7/0.85 | 4.61 | 4.70 |
1.0 | 3 | 32/0.20 | 19.5 | 20.0 | 6 | 1 | 1/2.76 | 3.08 | 3.11 |
1.5 | 1 | 1/1.38 | 12.1 | 12.2 | 6 | 2 | 7/1.04 | 3.08 | 3.11 |
1.5 | 2 | 7/0.52 | 12.1 | 12.2 | 10 | 2 | 7/1.35 | 1.83 | 1.84 |
表 4
標稱截面 /mm 2 | 絕緣標稱厚度 /mm | 絕緣電阻 / （ M Ω .km ） ≥ | 標稱截面 /mm 2 | 絕緣標稱厚度 /mm | 絕緣電阻 / （ M Ω .km ） ≥ | ||
20 ℃ | 70 ℃ | 20 ℃ | 70 ℃ | ||||
0.5 | 0.6 | 13 | 0.013 | 2.5 | 0.8 | 10 | 0.010 |
0.75 | 0.6 | 12 | 0.12 | 4 | 0.8 | 8.5 | 0.0085 |
1.0 | 0.6 | 11 | 0.011 | 6 | 0.8 | 7 | 0.0070 |
1.5 | 0.7 | 11 | 0.011 | 10 | 1.0 | 6.5 | 0.0065 |
