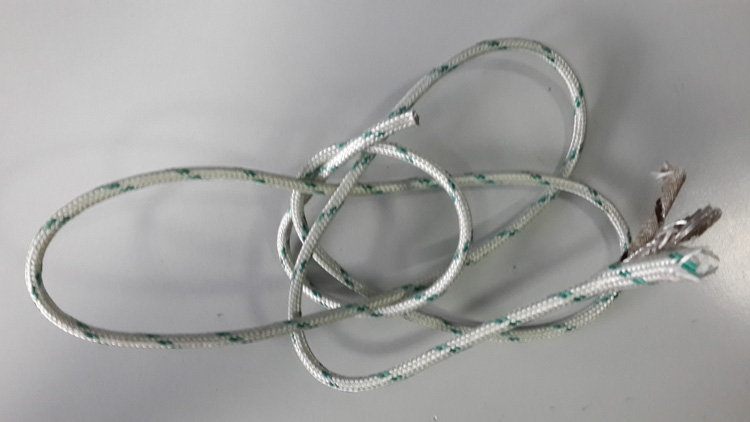

●產品名稱： 銅芯氟塑料絕緣屏蔽耐火安裝線
●執行標準：企業標準
●型 號： NA-FP
●額定電壓： 450/750V
●工作溫度： -60 ℃～ 200 ℃
●絕緣材料： FEP
●用 途： 本產品適用于各種火災危險性較大，消防安全重要性較高的場所，例如：在電力、冶金、化工、燃料等工業部門以及大廈、地鐵、礦井、艦船中作電氣裝置連接線。
●交貨長度：成圈長度為 100m ，成盤長度應大于 100m. 或按供需雙方協議規定，允許長度不少于 10m 的短段交貨，長度計量誤差闊應不超過± 0.5% 。
• 電纜（電線）的結構 :
標稱截面 /mm 2 | 線芯結構 （根數 / 直徑） /mm | 最大外徑 /mm | 20 ℃時導體直流電阻 ≤Ω /km | 20 ℃時絕緣電阻≥ M Ω .km |
0.5 | 1/0.80 | 4.4 | 36.0 | 1000 |
0.75 | 1/0.97 | 4.8 | 24.5 | |
1.0 | 1/1.13 | 5.0 | 18.1 | |
1.5 | 1/1.38 | 5.4 | 12.1 | |
2.5 | 1/1.78 | 6.0 | 7.41 | |
4.0 | 1/2.25 | 6.8 | 4.61 | |
6.0 | 1/2.76 | 7.5 | 3.08 |
標稱 截面積 （ mm 2 ） | 導體 種類 | 絕緣 厚度 （ mm ） | 護套 厚度 （ mm ） | 平均外徑 （ mm ） | 20 ℃時導體電阻 最大值（Ω /km) ） | 105 ℃時絕緣電阻最小值（ M Ω· km ） | ||
下限 | 上限 | 銅芯 | 鍍錫銅芯 | |||||
0.75 1 1.5 1.5 2.5 2.5 4 4 6 6 10
| 1 1 1 2 1 2 1 2 1 2 2 | 0.6 0.7 0.7 0.7 0.8 0.8 0.8 0.8 0.8 0.8 1.0 | 0.8 0.8 0.8 0.8 0.8 0.8 0.9 0.9 0.9 0.9 0.9 | 3.6 3.7 4.2 4.3 4.8 4.8 5.4 5.5 5.9 6.0 7.3 | 4.4 4.5 5.0 5.2 5.7 5.9 6.5 6.8 7.1 7.3 8.8 | 24.5 18.1 12.1 12.1 7.41 7.41 4.61 4.61 3.08 3.08 1.83 | 24.8 18.2 12.2 12.2 7.56 7.56 4.70 4.70 3.11 3.11 1.84 | 0.012 0.011 0.011 0.010 0.010 0.009 0.0085 0.0077 0.007 0.0065 0.0065 |
