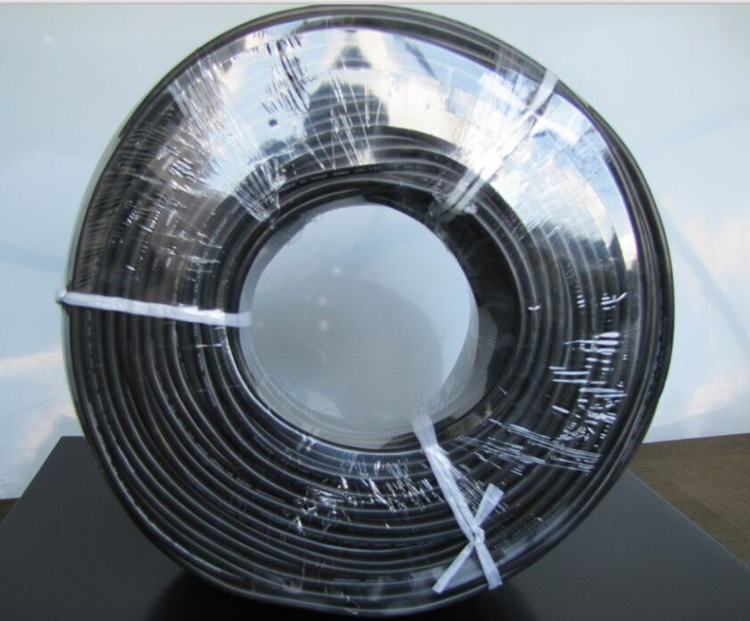

產品名稱： 銅芯聚氯乙烯絕緣纏繞屏蔽聚氯乙烯護套軟電線（單芯）
產品型號： RVVP
執行標準： JB/T8734.5--2008
產品特性
• 電壓等級： 300/300V
• 工作溫： 70 ℃ 、 90 ℃
• 絕緣：聚氯乙烯 護套：聚氯乙烯、
• 顏色：紅、黃、白、綠、藍、黑、
• 特點 / 用途
產品適用于交流 300/300V 及以下電器、儀表和電子設備及自動化裝置內部部線用的 銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電線 ；比編織屏蔽更柔軟；
交貨長度： 200m/ 圈， 100 m/ 圈，允許不短于 10m 的短段交付，其數量不超過交付總量 10%
截面 ㎜ 2 | 規格 | 絕緣 直徑 | 纏繞屏蔽 | 護套 | |||||
方向 | 密度≥ % | 根數 / 直徑 | 節距 ㎜ | 外徑 ㎜ | 厚度 | 標稱 外徑 | |||
0.08 | 7/0.12 | 1.16 | 右 | 60 | 36/0.10 | 11-13.6 | 1.36 | 0.42 | 2.20 |
0.12 | 7/0.15 | 1.25 | 右 | 60 | 39/0.10 | 11.6-14.5 | 1.45 | 0.42 | 2.29 |
0.2 | 12/0.15 | 1.42 | 右 | 80 | 45/0.10 | 13-16.2 | 1.62 | 0.42 | 2.46 |
0.3 | 16/0.15 | 1.71 | 右 | 80 | 54/0.10 | 15.3-19.1 | 1.91 | 0.42 | 2.75 |
0.4 | 23/0.15 | 1.90 | 右 | 80 | 60/0.10 | 16.8-24 | 2.10 | 0.42 | 2.94 |
0.5 | 28/0.15 | 2.01 | 右 | 80 | 63/0.10 | 17.7-22.1 | 2.21 | 0.42 | 3.05 |
0.5 | 16/0.20 | 1.94 | 右 | 80 | 61/0.10 | 17.1-21.4 | 2.14 | 0.42 | 2.98 |
0.75 | 42/0.15 | 2.26 | 右 | 80 | 71/0.10 | 19.7-24.6 | 2.46 | 0.42 | 3.30 |
0.75 | 24/0.20 | 2.20 | 右 | 80 | 69/0.10 | 19.2-24 | 2.40 | 0.42 | 3.24 |
1 | 32/0.20 | 2.54 | 右 | 80 | 80/0.10 | 21.9-27.4 | 2.74 | 0.63 | 4.0 |
1.5 | 48/0.20 | 2.91 | 右 | 80 | 91/0.10 | 24.9-31.3 | 3.11 | 0.63 | 4.37 |
1.5 | 30/0.25 | 2.80 | 右 | 80 | 88/0.1 | 24-30 | 3.0 | 0.63 | 4.26 |
2.5 | 49/0.25 | 3.50 | 右 | 80 | 73/0.15 | 30.4-38 | 3.8 | 0.63 | 5.06 |
2.5 | 77/0.20 | 3.60 | 右 | 80 | 75/0.15 | 31.2-39 | 3.9 | 0.63 | 5.16 |
