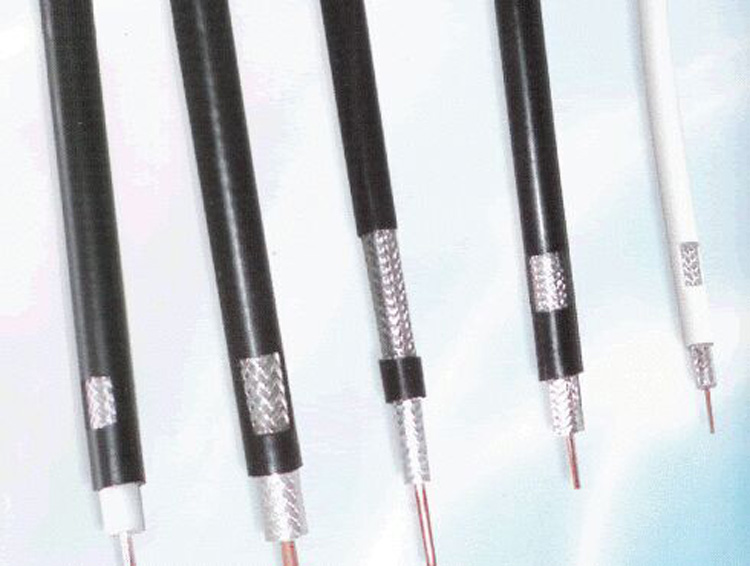

實芯聚乙烯絕緣射頻同軸電纜工藝規范
產品型號： SYV
產品標準： BB/T14864-93
產品特性
一、工作溫度：-15℃---70℃
二、導體：退火圓銅線
1、為實芯導體
2、絞和合導體；
三、絕緣：實芯聚乙烯
四、顏色：白、黑等用戶需要的顏色；
產品特點及用途：
適用于無線電通信、廣播和采用類擬技術的電子裝置中使用的實芯聚乙烯絕緣射頻同軸電纜。
交貨長度：100m、200m；
電纜規格；
型 號 | 導體規格 | 絕緣直徑 | 編 織 | 護套 | 火花檢測 | |
錠數 | 單錠根數 | |||||
SYV-50-2-1 | 1 /0.68 | 2.2±0.10 | 16 | 5/0.15 | 4.0±0.2 | 3 |
SYV-50-2-2 | 7/0.16 | 1.5±0.10 | 16 | 6/0.15 | 2.8±0.2 | 3 |
SYV-50-3-1 | 1/0.9 | 2.95±0.13 | 16 | 6/0.15 | 5.0±0.2 | 3 |
SYV-50-3-2 | 7/0.32 | 2.95±0.13 | 24 | 5/0.15 | 5.0±0.2 | 3 |
SYV-50-5-1 | 1/1.40 | 4.8±0.20 | 24 | 5/0.15 | 7.2±0.3 | 5 |
SYV-50-5-1 | 1/1.40 | 4.8±0.20 | 24 | 6/0.20 | 7.2±0.3 | 5 |
SYV-50-7-2 | 7/0.75 | 7.25±0.25 | 24 | 6/0.20 | 10.3±0.3 | 8 |
SYV-50-9 | 7/0.95 | 9.0±0.30 | 36 | 5/0.20 | 12.2±0.4 | 8 |
SYV-50-12 | 7/1.15 | 11.5±0.30 | 36 | 6/0.20 | 15.0±0.4 | 8 |
SYV-75-4-1 | 1/0.59 | 3.7±0.13 | 16 | 6/0.15 | 6.0±0.2 | 3 |
SYV-75-4-2 | 7/0.21 | 3.7±0.13 | 16 | 6/0.15 | 6.0±0.2 | 3 |
SYV-75-5-1 | 1/0.75 | 4.8±0.20 | 24 | 5/0.15 | 7.2±0.2 | 5 |
SYV-75-5-2 | 7/0.26 | 4.8±0.20 | 24 | 5/0.15 | 7.2±0.3 | 5 |
SYV-75-7-1 | 1/1.15 | 7.25±0.15 | 24 | 6/0.20 | 10.3±0.3 | 8 |
SYV-75-7-2 | 7/0.40 | 7.25±0.25 | 24 | 6/0.20 | 10.3±0.3 | 8 |
SYV-75-9 | 1/1.37 | 9.0±0.30 | 36 | 5/0.20 | 12.2±0.4 | 8 |
SYV-75-12 | 7/0.63 | 11.5±0.30 | 36 | 6/0.20 | 15.0±0.4 | 8 |
