產品名稱：耐火線
執行標準：UL758
認 證 號：E252215
導 體：鍍鎳銅線或純鎳線
溫度范圍：-60℃~+450℃
額定電壓：600V
顏 色：黃
適用于電熱，石油加工，機電設備，發電廠，烘道，烘房，加熱光源，電熱電器等高溫作業領域。

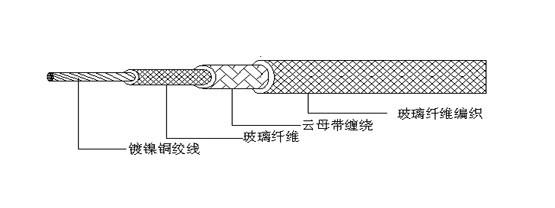

電纜（電線）的結構 :
導體 Conductor | 絕緣體 Insulation | 電氣特性 Electrical Properties | 包裝 Packing | |||
線規 AWG | 導體構造 Conductor Construction NO.xфmm | 直徑 Diameter mm | 絕緣厚度 Insulation Thickness mm | 完成外徑 Outer Diameter mm | 最大導體直流電阻 Max.Conductor Resistance DC 20℃ Ω/km |
米/卷 M/coil |
20 | 7/0.30 | 0.90 | 0.81 | 2.7±0.3 | 37.4 | 305 |
18 | 11/0.30 | 1.15 | 0.81 | 2.8±0.3 | 23.5 | 305 |
17 | 14/0.30 | 1.30 | 0.81 | 2.9±0.3 | 18.5 | 305 |
16 | 18/0.30 | 1.50 | 0.81 | 3.1±0.3 | 14.6 | 305 |
15 | 21/0.30 | 1.60 | 0.81 | 3.2±0.3 | 11.5 | 305 |
14 | 28/0.30 | 1.85 | 0.81 | 3.5±0.3 | 9.15 | 305 |
13 | 35/0.30 | 2.10 | 0.81 | 3.7±0.3 | 7.26 | 305 |
12 | 49/0.30 | 2.70 | 0.81 | 4.3±0.3 | 5.75 | 305 |
11 | 56/0.30 | 2.80 | 1.14 | 5.1±0.5 | 4.48 | 305 |
10 | 77/0.30 | 3.40 | 1.14 | 5.7±0.5 | 3.55 | 305 |
8 | 112/0.30 | 4.20 | 1.14 | 6.5±0.5 | 2.23 | 305 |
7 | 140/0.30 | 4.50 | 1.14 | 6.8±0.5 | 1.76 | 305 |
6 | 190/0.30 | 5.50 | 1.14 | 7.8±0.5 | 1.41 | 305 |
5 | 228/0.30 | 6.0 | 1.14 | 8.3±0.5 | 1.11 | 305 |
4 | 304/0.30 | 7.0 | 1.14 | 9.3±0.5 | 0.882 | 305 |
3 | 380/0.30 | 7.80 | 1.40 | 10.6±1 | 0.700 | 305 |
2 | 494/0.30 | 8.80 | 1.40 | 11.6±1 | 0.555 | 305 |
1 | 342/0.40 | 9.80 | 1.40 | 12.6±1 | 0.440 | 305 |
1/0 | 396/0.40 | 10.60 | 1.40 | 13.4±1 | 0.349 | 305 |
2/0 | 532/0.40 | 12.2 | 1.40 | 15.0±1 | 0.276 | 305 |
3/0 | 684/0.40 | 13.9 | 1.40 | 16.7±1 | 0.219 | 305 |
4/0 | 836/0.40 | 15.3 | 1.40 | 18.1±1 | 0.174 | 305 |
