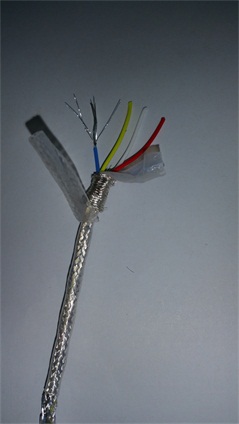

● 產品名稱：低煙無鹵阻燃耐火電纜
●執行標準：參照 GB/T12706-2008
●額定電壓： 0.6/1KV
●工作溫度： -40 ℃～ 90 ℃
●絕緣材料： XLPE
●用 途： 本產品適用于各種火災危險性較大，消防安全重要性較高的場所，例如：在電力、冶金、化工、燃料等工業部門以及大廈、地鐵、礦井、艦船中作電氣裝置連接線。
●交貨長度：成圈長度為 100m ，成盤長度應大于 100m. 或按供需雙方協議規定，允許長度不少于 10m 的短段交貨，長度計量誤差闊應不超過± 0.5% 。
●型號名稱：
型號 | 名稱 | 阻燃級別 |
WDZ-YJ （ F ） E | 輻照交聯聚乙烯絕緣低煙無鹵阻燃聚烯烴護套電力電纜 | A B C |
WDZ-YJ （ F ） Y | 輻照交聯聚乙烯絕緣低煙無鹵阻燃聚烯烴護套電力電纜 | |
WDZ-YJ （ F ） E23 | 輻照交聯聚乙烯絕緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套電力電纜 | |
WDZ-YJ （ F ） Y23 | 輻照交聯聚乙烯絕緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套電力電纜 | |
WDZ-YJ （ F ） E33 | 輻照交聯聚乙烯絕緣鋼絲鎧裝低煙無鹵阻燃聚烯烴護套電力電纜 | |
WDZ-YJ （ F ） Y33 | 輻照交聯聚乙烯絕緣鋼絲鎧裝低煙無鹵阻燃聚烯烴護套電力電纜 | |
WDZ-KYJ （ F ） E | 輻照交聯聚乙烯絕緣低煙無鹵阻燃聚烯烴護套控制電纜 | |
WDZ-KYJ （ F ） Y | 輻照交聯聚乙烯絕緣低煙無鹵阻燃聚烯烴護套控制電纜 | |
WDZ-KYJ （ F ） E23 | 輻照交聯聚乙烯絕緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套控制電纜 | |
WDZ-KYJ （ F ） Y23 | 輻照交聯聚乙烯絕緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套控制電纜 |
● 低煙無鹵電線電纜成束敷設時，應采用阻燃電線電纜，阻燃級別選擇應符合下表，在外部火勢作用下，需保持線路完整性，維持通電的場所，其線路應采用耐火電線電纜。
電線的阻燃級別選擇
適用場所 | 電線截面 | 阻燃級別 |
特級 | 50mm 2 及以上 | B 級 |
35mm 2及以下 | C 級 | |
一級 | 50mm 2 及以上 | C 級 |
35mm 2及以下 | D 級 | |
二級、三級 | 所有截面 | D 級 |
電纜的阻燃級別選擇
適用場所 | 阻燃級別 |
特級 | A 級 |
一級 | B 級 |
二級、三級 | C 級 |
●產品技術性能
1 、電線電纜導體正常運行的最高溫度及短路時（最長持續時間不超過 5s ）最高溫度；低煙無鹵聚氯乙烯絕緣為 70 ℃，短路時最高溫度不超過 160 ℃；交聯聚乙烯絕緣為 90 ℃，熱塑性低煙無鹵聚烯烴絕緣為 80 ℃，短路時最高溫度不超過 250 ℃。輻射交聯型聚乙烯絕緣為 105 ℃、 125 ℃，短路時最高溫度不超過 250 ℃。
2 、低煙無鹵電纜的安裝條件及允許連續載流量均與相應非低煙無鹵電纜電線相同。
3 、電纜電線燃燒時具有低煙、無鹵、阻燃和耐火性能，具體指標如下表。
序號 | 試驗項目 | 標準要求（無鹵） |
1 | 電線電纜單根垂直燃燒試驗 上支架下緣與炭化部分起點間距離 燃燒向下延伸至上支架下緣距離 | ≥ 50mm ≤ 540mm |
2 | 電纜成束燃燒試驗—炭化部分所達高度 | ≤ 2.5mm |
3 | 耐火試驗 | 燃燒試驗期間，施加額定電壓， 3A 熔絲不熔斷 |
4 | PH 值 | ≥ 4.3 |
5 | 導電率 | ≤ 10 μs/mm |
6 | 電纜煙密度試驗—最小透光率 | ≤ 60% |
