產品名稱：一般用途單芯硬導體無護套電纜
產品型號：60227 IEC 01（BV）
執行標準：GB/T 5023.3
產品特性
電壓等級：450/750V
工作溫：70℃
絕緣：聚氯乙烯
顏色：紅、黃、白、綠、藍、黑、黃/綠等；
特點/用途
產品適用于交流450/750V及以下電器、儀表和電子設備及自動化裝置內部部線用的銅芯聚乙烯絕緣安裝用、敷設電線；
正常使用時，電線導體最高溫度70℃；

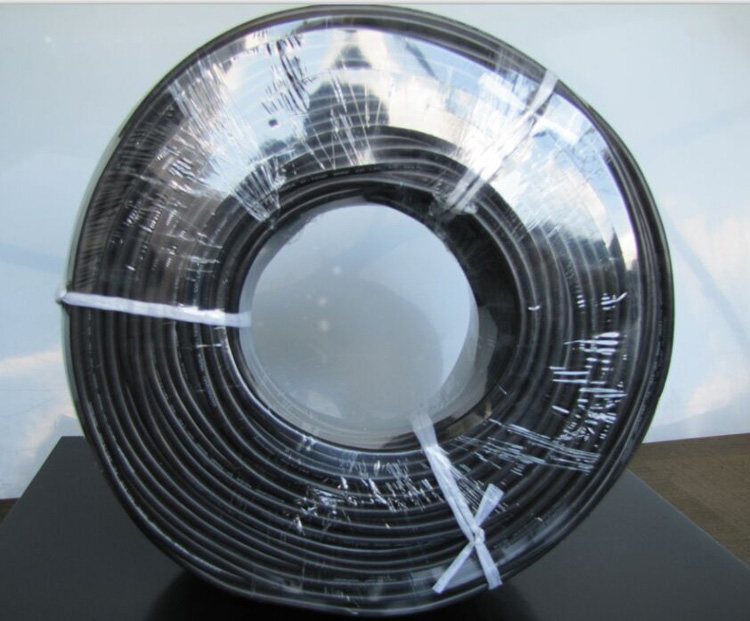

交貨長度：100m/圈或根據用戶要求；
產品規格
截面 ㎜2 | 規 格 |
導 體 | 絕 緣 ㎜ |
火花電壓 | ||||
厚度 | 最薄點 | 外徑 | 外徑范圍 |
外徑 | ||||
1.5 | 1/1.38 | 1.38 | 0.7 | 0.53 | 2.78 | 2.78-2.92 | 3.3 | 6000 |
1.5 | 7/0.52 | 1.56 | 0.7 | 0.53 | 2.96 | 2.96-3.10 | 3.4 | 6000 |
2.5 | 1/1.78 | 1.78 | 0.8 | 0.62 | 3.38 | 3.38-3.54 | 3.9 | 6000 |
2.5 | 7/0.68 | 2.04 | 0.8 | 0.62 | 3.64 | 3.64-3.80 | 4.2 | 6000 |
4 | 1/2.25 | 2.25 | 0.8 | 0.62 | 3.85 | 3.85-4.01 | 4.4 | 6000 |
4 | 7/0.85 | 2.55 | 0.8 | 0.62 | 4.15 | 4.15-4.31 | 4.8 | 6000 |
6 | 1/2.76 | 2.76 | 0.8 | 0.62 | 4.36 | 4.36-4.52 | 4.9 | 6000 |
6 | 7/1.04 | 3.12 | 0.8 | 0.62 | 4.72 | 4.72-4.88 | 5.4 | 6000 |
10 | 1/3.58 | 3.58 | 1.0 | 0.8 | 5.58 | 5.58-5.78 | 6.4 | 6000 |
10 | 7/1.35 | 4.05 | 1.0 | 0.8 | 6.05 | 6.05-6.25 | 6.8 | 6000 |
16 | 7/1.70 | 5.10 | 1.0 | 0.8 | 7.10 | 7.10-7.30 | 8 | 6000 |
25 | 7/2.14 | 6.42 | 1.2 | 0.98 | 8.82 | 8.82-9.06 | 9.8 | 10000 |
35 | 7/2.52 | 7.56 | 1.2 | 0.98 | 9.96 | 9.96-10.2 | 11 | 10000 |
50 | 19/1.78 | 8.90 | 1.4 | 1.16 | 11.7 | 11.7-11.98 | 13 | 10000 |
70 | 19/2.14 | 10.7 | 1.4 | 1.16 | 13.5 | 13.5-13.78 | 15 | 10000 |
95 | 19/2.52 | 12.6 | 1.6 | 1.34 | 15.8 | 15.8-16.12 | 17 | 15000 |
120 | 37/2.03 | 14.21 | 1.6 | 1.34 | 17.41 | 17.41-17.73 | 19 | 15000 |
150 | 37/2.25 | 15.75 | 1.8 | 1.52 | 19.35 | 19.35-19.71 | 21 | 15000 |
185 | 37/2.52 | 17.64 | 2.0 | 1.70 | 21.64 | 21.64-22.04 | 23.5 | 15000 |
240 | 61/2.25 | 20.25 | 2.2 | 1.88 | 24.65 | 24.65-25.09 | 26.5 | 15000 |
300 | 61/2.52 | 22.68 | 2.4 | 2.06 | 27.48 | 27.48-27.96 | 29.5 | 15000 |
400 | 61/2.85 | 25.65 | 2.6 | 2.24 | 30.85 | 30.85-31.37 | 33.5 | 15000 |
