執行標準：SJ1563-80
產品特性：
1.工作溫度： -55℃～200℃（包括電纜的工作溫升）
2、導 體：鍍銀銅導體,屏蔽:鍍銀銅導體
3、絕 緣：聚四氟乙烯(F4)
4、護 套：聚全氟乙丙烯(F46)
5、顏 色：絕緣:白色 護套:透明或其它顏色
特點/用途：

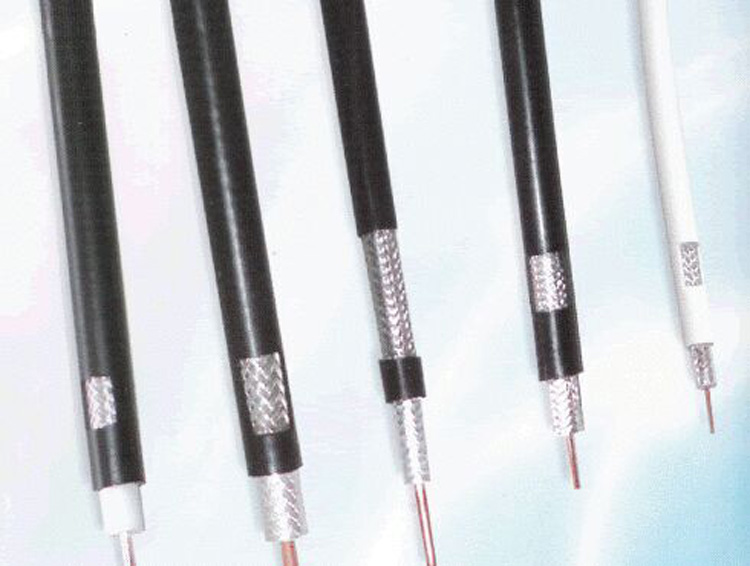

這是一種用于固定或可移動的無線電設備的電纜，具有小型、重量輕、柔韌性好、耐高溫、耐潮濕性、耐腐蝕性和不燃性等特點。 適用于無線電通信、廣播和有關電子設備中傳輸射頻信號的實芯聚四氟乙烯絕緣射頻同軸電纜，允許使用最低溫度-55℃，最高+200℃
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。

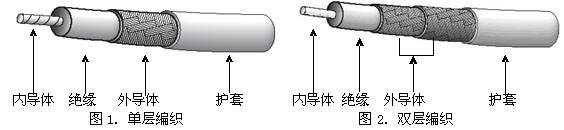

電纜結構數據和主要性能：
型號 |
內導體 |
標稱 | 外導體 |
標稱 |
標稱 |
衰減常數 |
試驗 | ||
30 MHz | 200 MHz | 3000 MHz | |||||||
SFF-50-1 | 7/0.10 | 0.87 | 單層編織 | 1.80 | 50 | 0.33 | 0.85 | 3.40 | 1.2 |
SFF-50-1.5-1 | 7/0.18 | 1.50 | 單層編織 | 2.55 | 0.19 | 0.50 | 2.00 | 2.0 | |
SFF-50-1.5-2 | 7/0.18 | 1.50 | 雙層編織 | 3.20 | 0.19 | 0.50 | 2.00 | 2.0 | |
SFF-50-2-1 | 1/0.73 | 2.20 | 單層編織 | 3.30 | 0.12 | 0.31 | 1.27 | 3.0 | |
SFF-50-2-2 | 1/0.73 | 2.20 | 雙層編織 | 4.00 | 0.12 | 0.31 | 1.27 | 3.0 | |
SFF-50-3-1 | 1/0.93 | 3.00 | 單層編織 | 4.50 | 0.086 | 0.23 | 0.95 | 4.2 | |
SFF-50-3-2 | 1/0.93 | 3.00 | 雙層編織 | 5.50 | 0.086 | 0.23 | 0.95 | 4.2 | |
SFF-50-5 | 1/1.48 | 4.60 | 單層編織 | 6.40 | 0.057 | 0.15 | 0.67 | 6.5 | |
SFF-75-1 | 1/0.17 | 0.87 | 單層編織 | 1.80 | 75 | 0.28 | 0.74 | 2.90 | 1.0 |
SFF-75-1.5-1 | 7/0.10 | 1.50 | 單層編織 | 2.55 | 0.20 | 0.50 | 2.00 | 1.8 | |
SFF-75-1.5-2 | 7/0.10 | 1.50 | 雙層編織 | 3.20 | 0.20 | 0.50 | 2.00 | 1.8 | |
SFF-75-3-1 | 1/0.55 | 3.00 | 單層編織 | 4.50 | 0.086 | 0.23 | 0.95 | 3.6 | |
SFF-75-3-2 | 1/0.55 | 3.00 | 雙層編織 | 5.50 | 0.086 | 0.23 | 0.95 | 3.6 | |
SFF-75-5 | 1/0.82 | 4.60 | 單層編織 | 6.40 | 0.057 | 0.15 | 0.66 | 5.5 | |
