型 號：AGG-AC
執行標準：Q/IRMV2-2008
產品特性：
1、額定電壓:交流1KV、3KV、6KV、 10KV、35KV
2、工作溫度：-60～+200℃

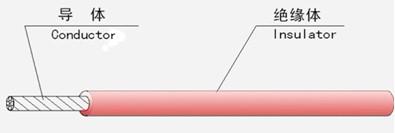

3、導 體：絞合鍍錫銅線
4、絕 緣：硅橡膠
5、顏 色：紅/黃/蘭/白/黑/黃綠/棕等
特點/用途：
具有優良的高溫耐低溫性能，具有優良的電絕緣性能，優良的化學穩定性能，耐高電壓，耐老化，使用壽命長。且柔軟便于安裝。
廣泛應用于照明燈具、家用電器、電熱電器、儀表儀器、電機引接線及電子、燈具、燃具等高溫環境。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
規格結構及技術參數：
電壓等級 | 導體標稱截面 mm 2 | 導體結構 | 平均外徑 | 20℃導體直流電阻最大值 Ω/km | 包裝長度 (m) |
1KV | 0.50 | 16/0.20 | 3.30 | 40.1 | 100 |
0.75 | 24/0.20 | 3.60 | 26.7 | 100 | |
1.00 | 32/0.20 | 3.70 | 20.0 | 100 | |
1.50 | 48/0.20 | 4.0 | 13.7 | 100 | |
2.00 | 40/0.25 | 4.30 | 10.0 | 100 | |
2.50 | 49/0.25 | 4.40 | 8.21 | 100 | |
4.00 | 56/0.30 | 5.60 | 5.09 | 100 | |
6.00 | 84/0.30 | 6.60 | 3.39 | 100 | |
10.0 | 84/0.40 | 7.80 | 1.95 | 100 | |
16.0 | 126/0.40 | 9.00 | 1.24 | 100 | |
25.0 | 196/0.40 | 11.20 | 0.795 | 100 | |
35.0 | 494/0.30 | 12.8 | 0.565 | 100 | |
50.0 | 396/0.40 | 15.0 | 0.393 | 100 | |
70.0 | 551/0.40 | 17.2 | 0.277 | 100 | |
95.0 | 760/0.40 | 19.80 | 0.210 | 100 | |
120.0 | 608/0.50 | 21.50 | 0.164 | 100 | |
150.0 | 760/0.50 | 23.40 | 0.132 | 100 | |
185.0 | 925/0.50 | 25.20 | 0.108 | 100 | |
3KV | 0.50 | 16/0.20 | 4.50 | 40.1 | 100 |
0.75 | 24/0.20 | 4.80 | 26.7 | 100 | |
1.00 | 32/0.20 | 5.20 | 20.0 | 100 | |
1.50 | 48/0.20 | 5.60 | 13.7 | 100 | |
2.00 | 40/0.25 | 5.90 | 10.0 | 100 | |
2.50 | 49/0.25 | 6.40 | 8.21 | 100 | |
4.00 | 56/0.30 | 7.20 | 5.09 | 100 | |
6.00 | 84/0.30 | 8.40 | 3.39 | 100 | |
10.0 | 84/0.40 | 9.40 | 1.95 | 100 | |
16.0 | 126/0.40 | 11.0 | 1.24 | 100 | |
25.0 | 196/0.40 | 12.80 | 0.795 | 100 | |
6KV | 0.50 | 16/0.20 | 5.90 | 40.1 | 100 |
0.75 | 24/0.20 | 6.20 | 26.7 | 100 | |
1.00 | 32/0.20 | 6.30 | 20.0 | 100 | |
1.50 | 48/0.20 | 7.20 | 13.7 | 100 | |
2.00 | 40/0.25 | 7.50 | 10.0 | 100 | |
2.50 | 49/0.25 | 8.0 | 8.21 | 100 | |
4.00 | 56/0.30 | 8.80 | 5.09 | 100 | |
6.00 | 84/0.30 | 10.0 | 3.39 | 100 | |
10.0 | 84/0.40 | 11.0 | 1.95 | 100 | |
16.0 | 126/0.40 | 12.80 | 1.24 | 100 | |
25.0 | 196/0.40 | 14.60 | 0.795 | 100 | |
10KV | 0.30 | 7/0.26 | 9.00 | 71.2 | 100 |
0.50 | 16/0.20 | 9.00 | 40.1 | 100 | |
0.75 | 24/0.20 | 9.00 | 26.7 | 100 | |
1.00 | 32/0.20 | 9.00 | 20.0 | 100 | |
1.50 | 30/0.25 | 9.00 | 13.7 | 100 | |
2.00 | 40/0.25 | 10.0 | 10.0 | 100 | |
2.50 | 49/0.25 | 10.0 | 8.21 | 100 | |
4.00 | 56/0.30 | 10.0 | 5.09 | 100 | |
6.00 | 84/0.30 | 11.0 | 3.39 | 100 | |
10.0 | 84/0.40 | 12.0 | 1.95 | 100 | |
16.0 | 126/0.40 | 13.8 | 1.24 | 100 | |
25.0 | 196/0.40 | 15.60 | 0.795 | 100 | |
35KV | 4.00 | 56/0.30 | 18.0 | 5.09 | 100 |
6.00 | 84/0.30 | 18.0 | 3.39 | 100 | |
10.0 | 84/0.40 | 19.0 | 1.95 | 100 | |
16.0 | 126/0.40 | 20.0 | 1.24 | 100 | |
25.0 | 196/0.40 | 21.0 | 0.795 | 100 | |
35.0 | 494/0.30 | 23.0 | 0.565 | 100 | |
50.0 | 396/0.40 | 25.0 | 0.393 | 100 | |
70.0 | 551/0.40 | 27.0 | 0.277 | 100 | |
95.0 | 760/0.40 | 29.0 | 0.210 | 100 |
