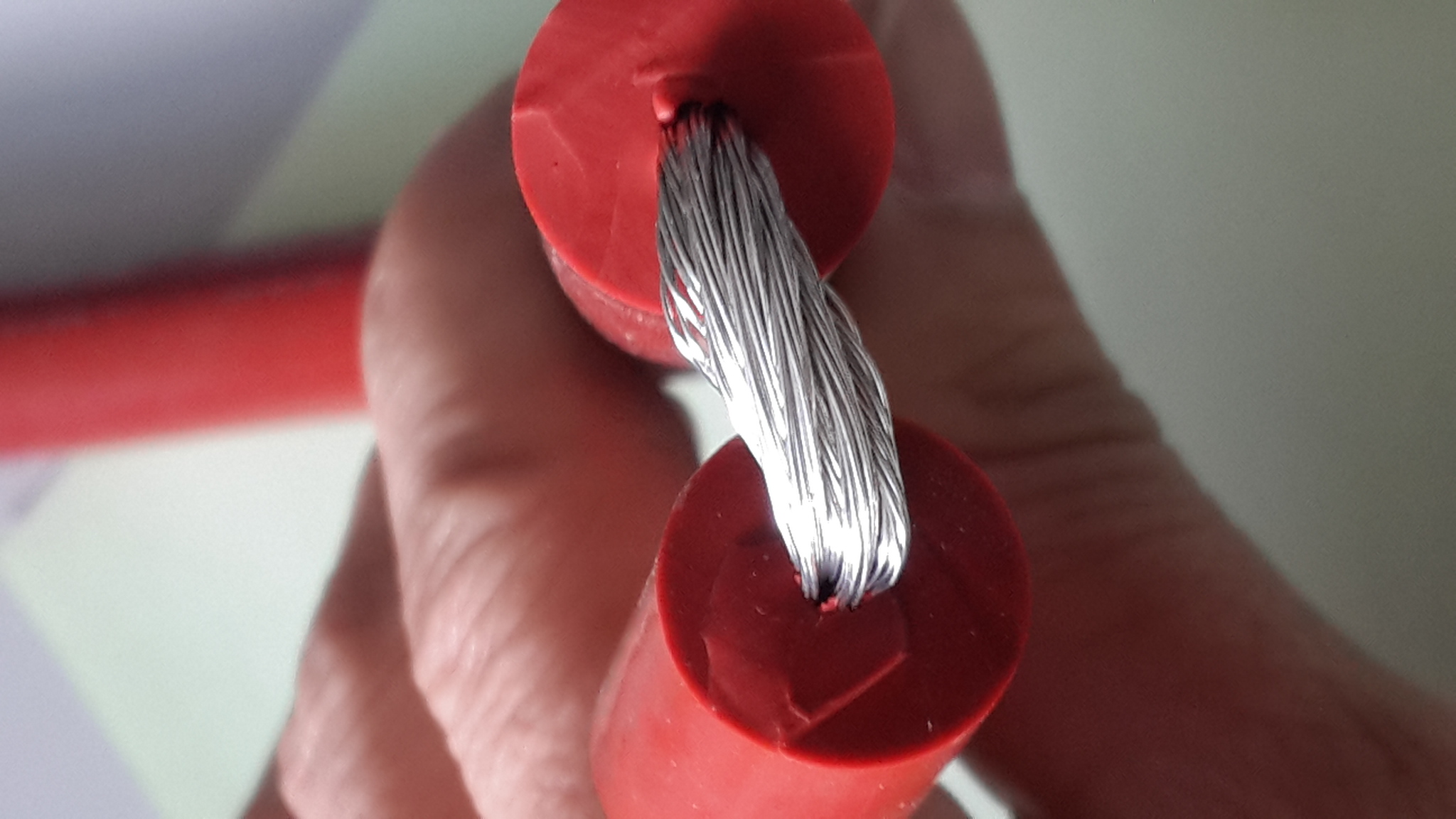

產品名稱：一般用銅芯途塑料絕緣高壓電線
產品型號： GYV 系列， GYE 系列；
帶屏蔽層： GYVP ， GYEP 系列；
產品特性
• 導體：退火圓銅線，鍍錫導體；
• 絕緣；高壓聚乙烯（ PE ） + 聚氯乙烯（ PVC ）
• 工作溫度： - 15 ℃ -- 70 ℃
• 顏色：白、紅 、黃、綠、黑等用戶需要的顏色；
特點 / 用途：
本產品具有非常優異的耐電壓壓性能；電線直徑??；可以根據
戶要求制作不同規格，不同耐壓級的產品；
本產品廣泛用于：非高溫環境的高壓連接線路；高壓霓虹等燈具上；長期高壓環境使用的電子線路中；可以滿足交流，長期直流或脈沖供電線路中；
三、產品結構
如果產品為超高壓（ 80KV 以上），絕緣可以采取導體屏蔽 + 絕緣；
產品設計為直流電壓（ DC ），如果為交流，使用高一個電壓檔產品；
型 號 | 導 體 | 絕 緣 | 護 套 | 電纜參考重量 KG/KM | |||||
規格 | 耗材 kg | 厚度 mm | 直徑 mm | 耗材 kg | 厚度 mm | 直徑 mm | 耗材 kg | ||
GYV-10KV | 7/0.20 | 2.0 | 0.6 | 1.8 | 2.2 | 0.5 | 2.8 | 5.2 | 9.4 |
19/0.12 | 2.0 | 0.6 | 1.8 | 2.2 | 0.5 | 2.8 | 5.2 | 9.4 | |
7/0.26 | 3.5 | 0.6 | 1.98 | 2.5 | 0.5 | 2.98 | 5.6 | 11.6 | |
19/0.16 | 3.6 | 0.6 | 2.0 | 2.5 | 0.5 | 3.0 | 5.7 | 11.8 | |
7/0.30 | 4.5 | 0.6 | 2.1 | 2.7 | 0.5 | 3.1 | 5.8 | 13.0 | |
19/0.18 | 4.5 | 0.6 | 2.1 | 2.7 | 0.5 | 3.1 | 5.8 | 13.0 | |
19/0.23 | 7.5 | 0.6 | 2.35 | 3.1 | 0.5 | 3.35 | 6.3 | 16.9 | |
7/0.40 | 8.3 | 0.6 | 2.4 | 3.2 | 0.5 | 3.4 | 6.8 | 18.4 | |
19/0.26 | 9.2 | 0.7 | 2.7 | 4.4 | 0.6 | 3.9 | 9.3 | 22.9 | |
19/0.30 | 12 | 0.7 | 2.9 | 4.8 | 0.6 | 4.1 | 10.0 | 26.8 | |
19/0.32 | 14 | 0.7 | 3.0 | 5.1 | 0.6 | 4.2 | 10.2 | 29.3 | |
19/0.37 | 19.3 | 0.8 | 3.45 | 6.7 | 0.7 | 4.85 | 13.7 | 39.7 | |
19/0.41 | 23.7 | 0.8 | 3.65 | 7.2 | 0.7 | 5.05 | 14.4 | 45.3 | |
37/0.37 | 37.6 | 0.8 | 4.19 | 8.5 | 0.7 | 5.59 | 16.2 | 62.3 | |
GYV-15KV | 7/0.20 | 2.0 | 0.9 | 2.4 | 4.1 | 0.6 | 3.6 | 8.5 | 14.6 |
19/0.12 | 2.0 | 0.9 | 2.4 | 4.1 | 0.6 | 3.6 | 8.5 | 14.6 | |
7/0.26 | 3.5 | 0.9 | 2.58 | 4.6 | 0.6 | 3.78 | 9.1 | 17.2 | |
19/0.16 | 3.6 | 0.9 | 2.6 | 4.7 | 0.6 | 3.8 | 9.2 | 17.5 | |
7/0.30 | 4.5 | 0.9 | 2.7 | 4.9 | 0.6 | 3.9 | 9.4 | 17.8 | |
19/0.18 | 4.5 | 0.9 | 2.7 | 4.9 | 0.6 | 3.9 | 9.4 | 17.8 | |
19/0.23 | 7.5 | 0.9 | 2.95 | 5.5 | 0.6 | 4.15 | 10.1 | 23.1 | |
7/0.40 | 8.3 | 0.9 | 3.0 | 5.7 | 0.6 | 4.2 | 10.2 | 24.2 | |
19/0.26 | 9.2 | 1.0 | 3.3 | 7.3 | 0.7 | 4.7 | 8.8 | 25.3 | |
19/0.30 | 12 | 1.0 | 3.5 | 7.9 | 0.7 | 4.9 | 13.9 | 33.8 | |
19/0.32 | 14 | 1.0 | 3.6 | 8.2 | 0.7 | 5.0 | 14.2 | 36.4 | |
19/0.37 | 19.3 | 1.1 | 4.05 | 10.2 | 0.8 | 5.65 | 18.3 | 47.8 | |
19/0.41 | 23.7 | 1.1 | 4.25 | 10.9 | 0.8 | 5.85 | 19.1 | 53.7 | |
37/0.37 | 37.6 | 1.1 | 4.79 | 12.8 | 0.8 | 6.39 | 21.1 | 71.5 | |
GYV-20KV | 7/0.20 | 2.0 | 1.2 | 3.0 | 6.5 | 0.6 | 4.2 | 10.2 | 18.7 |
19/0.12 | 2.0 | 1.2 | 3.0 | 6.5 | 0.6 | 4.2 | 10.2 | 18.7 | |
7/0.26 | 3.5 | 1.2 | 3.18 | 7.1 | 0.6 | 4.38 | 10.7 | 21.3 | |
19/0.16 | 3.6 | 1.2 | 3.2 | 7.2 | 0.6 | 4.4 | 10.8 | 21.5 | |
7/0.30 | 4.5 | 1.2 | 3.3 | 7.5 | 0.6 | 4.5 | 11.4 | 22.4 | |
19/0.18 | 4.5 | 1.2 | 3.3 | 7.5 | 0.6 | 4.5 | 11.4 | 22.4 | |
19/0.23 | 7.5 | 1.2 | 3.55 | 8.4 | 0.6 | 4.75 | 11.8 | 27.3 | |
7/0.40 | 8.3 | 1.2 | 3.6 | 8.4 | 0.6 | 4.8 | 11.9 | 27.4 | |
19/0.26 | 9.2 | 1.3 | 3.9 | 10.6 | 0.7 | 5.3 | 15.2 | 35.0 | |
19/0.30 | 12 | 1.3 | 4.1 | 11.5 | 0.7 | 5.5 | 15.9 | 39.4 | |
19/0.32 | 14 | 1.3 | 4.2 | 11.9 | 0.7 | 5.6 | 16.2 | 42.1 | |
19/0.37 | 19.3 | 1.4 | 4.65 | 14.3 | 0.8 | 6.25 | 20.6 | 54.2 | |
產品包裝：一般 200m/ 卷，可以有不短于 10m 的零頭并圈；
特殊規格可以根據用戶要求制定；
產品檢測：結果
目前的 10kv 進水電壓： 7/0.26 AC 12kv/2min 通過， 14kv/1min 擊穿；
將長期使用 AC 電壓降級為 5kv ，直流（ DC ）通過
